PCB製程複雜嗎？了解電路板材質與製造，找到合適的PCB廠商！

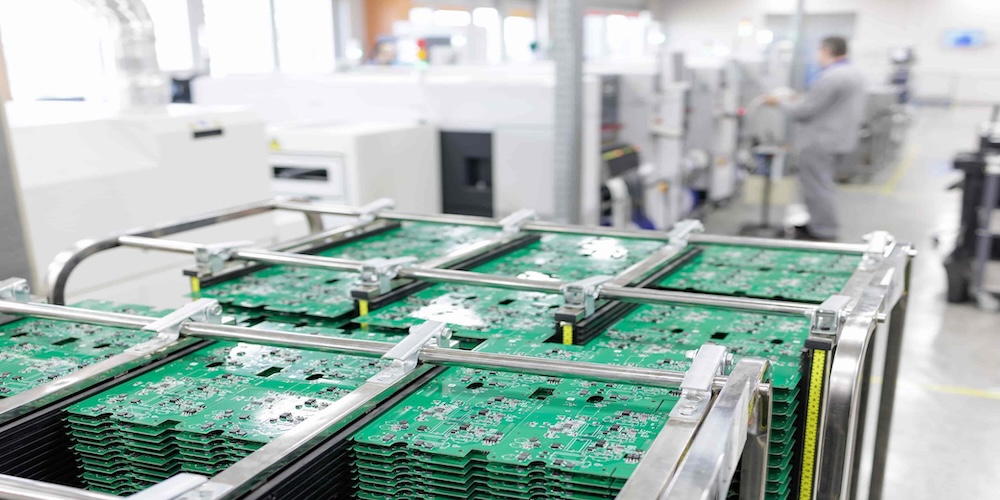

像手機、電腦、汽車的電控系統與高階醫療設備等現代電子產品，核心運作都會依賴PCB（電路板），由電路板負責固定電子元件、提供電流支撐並傳遞訊號。PCB製程則結合了光學曝光、化學蝕刻與精密機械鑽孔等多項技術。本文將詳細介紹PCB的結構、製造流程步驟，以及會面臨到哪些挑戰，協助你了解電路板的相關知識。
<延伸閱讀：機械加工有哪些？怎麼選？5種常見加工法一次掌握！>
PCB是什麼？
PCB（Printed Circuit Board，印刷電路板）的主要功能是為了承載並連接電子零件，利用絕緣材料上的導電銅箔線路，取代傳統的電線連接，讓電流和訊號間的電氣能夠導通。PCB製造涉及精密的機械加工與化學處理，是電子工業上下游整合的重要關鍵。當PCB焊接上晶片、電阻、電容等零件後，則稱為PCBA（Printed Circuit Board Assembly），此時才具備完整的電子功能。
<延伸閱讀：機械零件製造商如何選？3個方向找到優質合作夥伴！>
從層數、結構和材質認識PCB電路板種類！
不同產業的產品對體積、訊號速度與散熱有不同要求，衍生出多種PCB規格，主要可以依照「層數」、「結構」與「材質」三大方向來做區分。
<延伸閱讀：金屬加工是什麼？應用在哪？挑選金屬加工廠的３個重點>
PCB按層數分類
單面電路板
單面電路板是電子產業中最基礎的設計，線路圖案只會分布在板子的其中一面，另一面則作為元件插件空間。這種結構讓PCB製程極為簡化，只需要單次蝕刻與印刷就能完成，降低製造成本與設備需求，適合大批量生產的消費電子產品，例如：計算器、玩具或家電控制板。
<延伸閱讀：車床加工廠怎麼選？5大方向找到最佳合作夥伴！>
雙面電路板
雙面電路板的特點是板子的兩面都會佈滿導線，透過特殊導通孔將上下層電路精準連接。導通孔經電鍍後形成金屬通道，讓訊號能在兩面傳遞，提升佈線密度，容納更多元件與複雜電路，相較單面PCB可實現雙倍線路容量。這種設計適用於智慧家電、汽車電子或通訊設備等需要高整合度的應用，兼顧性能與經濟性。
<延伸閱讀：汽車零件製造商怎麼選？這些汽車零件加工技術一定要知道！>
多層電路板
多層電路板由4層以上的電路層堆疊而成，每層獨立佈線，層與層之間會夾絕緣材料隔離，並透過鍍通孔讓彼此間可以互連。多層PCB提供極高線路密度，能將數千條導線塞入有限空間，完美應對高頻訊號傳輸與元件密集需求。廣泛應用於手機主板、電腦GPU、醫療儀器等高階電子產品，雖然製造成本高、製程複雜，但其可靠度與性能是現代科技不可或缺的。
<延伸閱讀：醫療器械開發必看！醫療零件加工技術、材質規範一次掌握>
PCB按結構分類
高密度互連電路板
高密度互連電路板是利用微細線路與雷射鑽孔技術，將更多的電路塞進極小空間，增加PCB佈線密度與完成微孔化設計。現今幾乎所有手機、平板電腦、智慧手錶都依賴高密度互連電路板，實現超薄化與多功能的技術。
<延伸閱讀：雷射加工是什麼？掌握5大技術應用，找對雷射加工廠成效差很大>
軟性電路板
軟性電路板是採用聚醯亞胺等可彎曲材料製成，能自由摺疊、彎曲和扭曲，適應狹窄的動態空間。相較硬式PCB，FPC厚度僅只有0.1-0.3mm，可沿著外殼曲面3D佈線，提升空間利用與抗震動性。軟性PCB廣泛應用於折疊手機的轉軸連接、相機鏡頭模組的自動對焦機構，以及Apple Watch等穿戴裝置的心率感測器。
<延伸閱讀：渦輪葉片品質很重要！一篇了解渦輪葉片加工關鍵技術及其應用>
軟硬結合電路板
硬軟結合電路板是將硬板的支撐性與軟板的可彎曲性完美結合的先進技術，硬區提供結構強度，軟區則可自由摺疊彎曲，形成立體3D的電路佈局。混合設計能大幅節省空間，解決傳統硬板無法應對的複雜組裝需求，適合空間極度受限的高階產品，像是AirPods Pro藍牙耳機的聲學模組、醫療內視鏡的蛇形導管、太空衛星折疊天線或軍用無人機感測器。
<延伸閱讀：三次元量測儀優缺點分析，5個關鍵重點讓你知道必要性！>
PCB按材質分類
FR-4電路板
FR-4 PCB由玻璃纖維布浸漬環氧樹脂，並經高溫、高壓固化而成，具有優異的絕緣性、耐熱性與強度，能承受焊接與長期運作應力，適合大批量生產單面至多層電路板。FR-4 PCB廣泛應用於消費電子、電腦主機板、汽車電子等領域，是電子產業20年來不變的標準選擇。
<延伸閱讀：航太零件加工是什麼？航太加工技術、加工準則介紹！>
金屬基電路板
金屬基電路板以鋁或銅作為底層材料，表面覆蓋薄絕緣層與銅箔線路，導熱速度能讓熱量快速從元件傳導到散熱器，散熱效果遠勝FR-4電路板數倍。金屬基電路板專為高熱功率的產品所設計，例如：LED燈具、電動車逆變器、伺服馬達驅動板或5G基地台，能有效避免熱點累積與元件燒毀。
<延伸閱讀：CMM三次元是什麼？精度測量工具1篇文就懂>
從前置到後段處理檢測，了解PCB製程的基本流程！
PCB製程就像是蓋房子，需要先打地基、砌牆、粉刷，最後進行驗收。為了讓你更好理解，以下會將複雜的數十道工序簡化為四個主要階段：
<延伸閱讀：半導體製程原理&材料完整說明｜認識第一、三類半導體製程>
PCB製程第一步、前置準備
裁切與前處理：將大張的銅箔基板裁切成適合生產的尺寸，並清洗表面。
線路轉移：就像洗照片一樣，利用感光乾膜覆蓋在板子上，透過紫外線照射，將設計好的電路圖形印在乾膜上。
蝕刻：將板子浸泡在化學藥水中，藥水會把沒有被乾膜保護的銅溶解掉，只留下需要的線路。
去膜與檢查：洗掉剩下的乾膜，並使用自動光學檢測機器，檢查線路有沒有斷裂或短路。
<延伸閱讀：陽極氧化是什麼？全面認識陽極氧化技術及工業應用>
<延伸閱讀：【切削刀具】加工精度的關鍵！切削刀具材質及應用一篇解析！>
PCB製程第二步、層壓與鑽孔
壓合：將製作好的內層板、絕緣片與外層銅箔疊起來，透過高溫高壓將它們融合成一塊完整的板子。
鑽孔：使用高精度的CNC鑽孔機，在板子上鑽出微小的孔洞，這些孔洞是用來連接不同層的線路。孔徑通常非常小，對位置精準度要求極高。
<延伸閱讀：鏡面加工是什麼？一篇認識加工種類、原理及注意事項！>
<延伸閱讀：CNC機台是甚麼？金屬加工就靠它！>
PCB製程第三步、孔內導通與外層線路製作
鍍銅：剛鑽好的孔洞是不導電的樹脂，必須透過化學電鍍在孔壁上鍍上一層薄薄的銅，讓上下層電路通電。
外層線路製作：重複類似內層的曝光、顯影過程，做出外層的線路圖形。
PCB製程第四步、後段處理與檢測
防焊漆：塗上絕緣油墨，保護線路不氧化，並防止後續焊接時發生短路。
表面處理：在裸露的焊墊上鍍金或噴錫，讓零件能順利焊接。
成型與測試：將大板裁切成最終的小板形狀，並進行電性測試，確認每一片板子都是良品。
<延伸閱讀：葉輪是什麼？認識３大葉輪種類、葉輪應用與常見加工問題！>
PCB製程會面臨哪些挑戰？
在PCB製程中，有幾個環節如果出錯，會影響到電路板的良率，如果廠商需要製作或採購PCB，需要特別留意以下幾點。
開路與短路
蝕刻不乾淨是PCB製程常見的錯誤，如果銅箔殘留未完全移除，會導致相鄰線路間產生短路，造成電流異常竄流，直接燒毀元件或引發火災隱患。相反地，如果工序中灰塵、異物阻擋光罩曝光，感光阻劑未完全顯影，蝕刻液無法到達某些區域，就會阻斷電流傳輸，導致產品完全無法運作或功能缺失。
<延伸閱讀：五軸加工機是什麼？3大機型、4大優勢、5大應用，一次掌握！>
鑽孔偏位
如果鑽針長期使用而磨損，或板材在高溫高濕環境下產生伸縮變形，就會導致鑽孔位置偏移，無法精準對準內層線路圖案。還會造成鍍銅層無法有效連接上下層電路，形成接觸不良，電流傳輸斷斷續續或完全失效，讓產品喪失功能。
<延伸閱讀：五軸加工是什麼？五軸加工技術如何影響產品精度？>
爆板
板材內部受潮是PCB製程中最嚴重的隱藏問題，當吸濕的基材進入高溫回焊爐時，內部水氣急速膨脹，產生高壓蒸汽。這種情況會將絕緣層與銅箔分離，形成分層起泡，破壞線路完整性與機械強度，直接導致焊接不良、電氣失效或板面變形。
<延伸閱讀：CNC加工/車床加工/銑床加工分別是什麼？加工業指南>
PCB製程常見Q&A一次看！
Q1.PCB製程與精密機械加工有什麼關係？
很多人以為PCB只是化學蝕刻的產物，但其實「機械加工」在PCB製程中扮演關鍵角色，尤其是對於需要高精度的設備。像是高密度互連電路板，需要奈米級機械微調與自動化AOI檢測設備，機械加工精度也會直接影響電氣性能與良率。
<延伸閱讀：精密加工是什麼？3個方向讓你清楚了解！>
Q2.PCB設備零件為何需要高精度加工？
在PCB鑽孔過程中，轉速高達每分鐘15萬轉以上。如果鑽孔機的主軸或固定治具有微米的誤差，就會導致鑽針斷裂或孔位偏移，所以PCB製造設備的零件必須經過極高精度的CNC加工與研磨。
<延伸閱讀：CNC銑床是什麼？和傳統銑床加工有什麼不同？>
Q3.PCB製程中哪些零件最容易影響良率？
PCB製程良率最容易受到線寬過窄、過孔不良、電鍍不均、蝕刻側蝕、預浸料變異，以及防焊偏移等微米級因素影響。這些缺陷常引發批次性失效，尤其對於高階電路板來說，更要求奈米級精度。
<延伸閱讀：四軸加工是什麼？一起了解工業加工機床的性能差異！>
Q4.PCB金屬基板的成型加工怎麼做？
PCB金屬基板的成型加工對於散熱要求高的鋁基板或銅基板，外型切割確實無法像一般FR-4板材那樣簡單。鋁、銅等金屬基板硬度高、熱傳導快，如果使用傳統V-Cut或沖壓易造成邊緣毛刺、裂紋，甚至刮傷關鍵的薄絕緣層，使電氣失效或散熱不均。
<延伸閱讀：銑床加工機&切削刀具介紹，認識5大銑床加工應用領域！>
結論
雖然PCB製程步驟複雜，需要一層層堆疊、曝光、蝕刻與鑽孔持續循環。隨著電子產品越做越小，對電路板的精密度要求也越來越高，不只考驗化學在製作過程中的穩定性，更依賴高精度的機械加工設備來輔助。豪震科技在航太電路板與精密設備零件加工領域擁有豐富經驗，選用的工具都具備高品質、高精準度，也會嚴格控管每一步PCB製程。如果您有相關的高精度加工需求，歡迎隨時與我們聯繫。
