沖壓模具種類有哪些？挑對沖壓模具，維持高品質生產良率！
沖壓模具在現代製造業中扮演著重要角色，從我們日常使用的手機外殼、家電控制面板，到汽車和航太的精密零件等，都需要依賴沖壓模具來進行大量生產。這篇文章將帶你深入了解沖壓模具的基本概念、常見種類、材質特性，以及加工過程中的各項細節。透過選擇正確的沖壓模具款式與材料，幫助企業大幅提高生產效率，有效控制生產成本，維持穩定、高品質的產品良率。
<延伸閱讀：PCB製程複雜嗎？了解電路板材質與製造，找到合適的PCB廠商！>
沖壓模具是什麼？影響製程品質的重要組件！

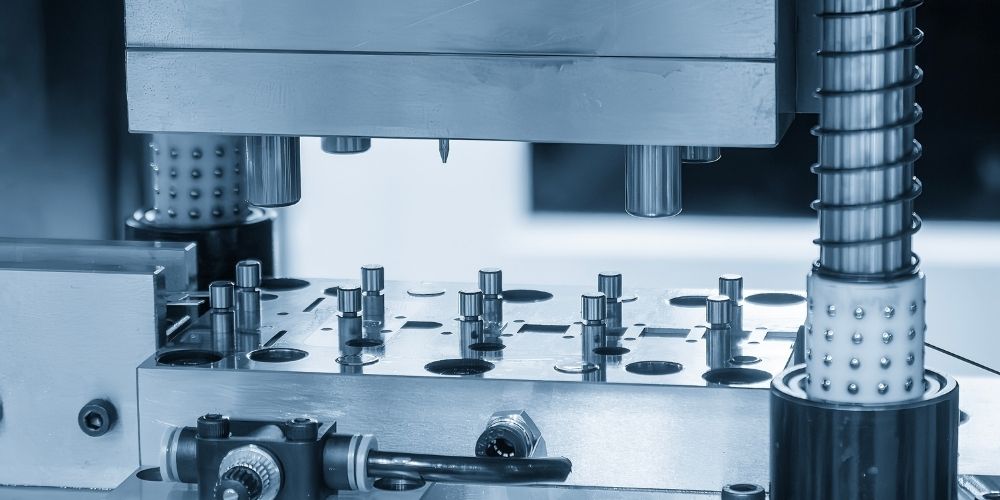

沖壓是一種冷金屬成型加工的製程，主要原理是將金屬板材放入機台中，透過沖床設備向下施加強大的壓力，使金屬材料在模具內部產生分離或是塑性變形，產出符合尺寸需求的零件。沖壓模具主要由兩個核心組件構成，包含位於上方、負責向下施加切削或成型力量的「衝頭（公模）」，以及位於下方固定不動、提供成型模穴的「模具（母模）」。兩者必須緊密配合，彼此之間的間隙精密度，會直接影響到沖壓模具的成品尺寸準確度、邊緣平整度，還有整個模具的使用壽命。
<延伸閱讀：半導體廠商怎麼分工？為何依賴精密加工？合作夥伴挑選必看！>
<延伸閱讀：【切削刀具】加工精度的關鍵！切削刀具材質及應用一篇解析！>
沖壓模具種類怎麼分？從工序和加工性質來看！
沖壓模具可以依照「工序組合」和「加工性質」來分類，在實際應用中，模具供應商會根據客戶提供的零件工程圖，評估形狀複雜度、尺寸大小與公差要求，來建議最適合的模具款式。不僅會影響到初期的模具開發費用，也會決定後續零件生產的單價成本。
沖壓模具依工序分類
單工程模
單工程模是指在沖床的單次行程中，只會完成一道沖壓工序的沖壓模具。這種類型的模具結構相對簡單，開發成本較低，但生產速度較慢，需要依賴較多的人工作業，常適用於幾何形狀單純、生產數量需求較少的金屬零件。
複合模
複合模的設計是在單一工位上，當沖床進行一次下壓行程時，能夠同時完成兩道或兩道以上的沖壓工序，像是同時進行下料與沖孔。這種沖壓模具可以提高生產效率，維持零件的同心度與尺寸精度，但模具結構相對複雜，製造與維修成本較高。
連續模
連續模內部具有兩個以上的工位，在生產時，金屬板材會沿著送料方向前進，在沖床每一次的行程中，各個工位會分別完成不同的加工步驟，直到最後一個工位完成切離，就能產出完整的零件。連續模非常適合用於快速、大批量的自動化生產，能大幅降低人工成本。
傳遞模
傳遞模結合了單工程模與連續模的特點，由多個獨立的單工程模排列而成，並透過機械手或自動傳遞系統，在各個工位之間移動零件，完成多道加工。傳遞模不僅能處理體積較大或形狀複雜的產品，還能維持穩定的生產品質、提高整體製程的效率。
沖壓模具依加工性質分類
沖裁模
沖裁模主要的功能是將金屬板材進行分離，最常見的加工作業包括「下料」（將需要的零件形狀從板材上切下）和「沖孔」（在板材上打出需要的孔洞）。是多數金屬沖壓模具製程中最基本、最常使用的模具類型。
彎曲模
彎曲模的作用是將原本平面的金屬板材，透過壓力壓製成具有特定角度和形狀的立體零件，例如：常見的L型、U型或V型折彎。沖壓模具的設計必須考量到金屬材料的回彈特性，才能確保彎曲後的角度符合圖面要求的公差。
成型模
成型模是藉由施加壓力，讓金屬材料產生局部的塑性變形，而不會破壞材料的整體完整性。常見的加工方式包含壓印（在表面壓出凹凸圖案）、壓花，以及翻邊（將孔洞或邊緣的材料翻起形成凸緣），常用於增加零件強度或外觀造型。
<延伸閱讀：金屬加工是什麼？應用在哪？挑選金屬加工廠的３個重點>
沖壓模具材質大不同，帶你認識材料特性！
沖壓模具的材料選擇，會直接影響模具在生產線上的耐磨程度、抗壓能力與整體壽命。不同的加工需求與產量，適合搭配不同的模具鋼材。
<延伸閱讀：航太零件加工是什麼？航太加工技術、加工準則介紹！>
沖壓模具材質1.高碳高鉻冷作鋼
高碳高鉻冷作鋼具有極高的硬度與優異的耐磨性，是製造沖壓模具非常普遍的材料。特別適合用於需要承受高摩擦力與強烈剪切力的沖裁模具，能夠在長時間的沖壓過程中維持刀口的銳利度，減少模具磨損。
<延伸閱讀：零件加工是什麼？從製程差異到合作夥伴挑選，一次搞懂關鍵細節>
沖壓模具材質2.改良型冷作鋼
改良型冷作鋼是在傳統冷作鋼的基礎上，調整了合金成分，增加鉻、鉬、釩的比例，藉此大幅改善材料的韌性與熱處理穩定性。能有效減少沖壓模具在承受高壓或連續衝擊時，發生崩裂或破裂的風險，適合用於形狀複雜且受力不均勻的沖壓零件加工。
沖壓模具材質3.熱作模具鋼
熱作模具鋼最大的特色是能夠在高溫的工作環境下，依然保持穩定的機械性能與硬度。當沖壓製程產生較高熱量，或是需要進行溫熱成型加工時，熱作模具鋼能避免模具因高溫而軟化變形，維持生產品質的一致性。
<延伸閱讀：陽極氧化是什麼？全面認識陽極氧化技術及工業應用>
沖壓模具材質4.硬質合金
硬質合金（俗稱鎢鋼）的硬度極高，耐磨性遠勝於一般工具鋼。使用硬質合金製作的沖壓模具可以承受數百萬次的沖壓循環，不容易磨損或故障，適合用於生產數量極大、對模具耐用度與尺寸穩定性要求非常高的連續模具刀口。
<延伸閱讀：醫療器械開發必看！醫療零件加工技術、材質規範一次掌握>
沖壓模具材質5.高速工具鋼
高速工具鋼具有非常優良的耐磨性，以及極高的抗壓強度。在沖壓模具的應用中，通常會被用來製作承受最大壓力的「衝頭」部件，能在高速、高負荷的連續沖壓作業中，維持良好的結構強度，不易變形或磨耗。
<延伸閱讀：雷射加工是什麼？掌握5大技術應用，找對雷射加工廠成效差很大>
了解沖壓模具加工需求，每道細節不馬虎！
優良的沖壓模具在設計與製造階段，必須遵循嚴格的標準與需求。以下列出幾個關鍵的加工細節，這些都是確保後續生產順利的基礎。
沖壓模具設計的精密度
在設計階段時，工程師必須規劃最佳的套料排版方式，最大程度減少金屬板材的浪費。同時，必須精準計算衝頭與模具之間的間隙，間隙設定會影響到切斷面的平整度與毛邊大小。只有精密的設計，才能有效維持產品的高良率。
<延伸閱讀：渦輪葉片品質很重要！一篇了解渦輪葉片加工關鍵技術及其應用>
沖壓模具材質的熱處理
模具鋼材在加工成型後，必須經過專業的熱處理，透過淬火與回火等步驟，可以提升模具整體的硬度與內部韌性。消除材料內部應力、延長模具使用壽命，讓沖壓模具在製造過程中能夠承受長時間的沖壓衝擊。
<延伸閱讀：五軸加工機是什麼？3大機型、4大優勢、5大應用，一次掌握！>
加工的裝配零件
沖壓模具是由許多精密零件組合而成，這些零件的加工工藝涵蓋了CNC銑削、放電加工（EDM）、線切割（WEDM），以及精密研磨。在進行模具組裝時，技術人員需要反覆確認每個部件的尺寸與對位是否完全精準，確保滑塊與導柱運作順暢。
<延伸閱讀：汽車零件製造商怎麼選？這些汽車零件加工技術一定要知道！>
生產與維護
進入量產階段後，沖壓模具一定要定期檢查與保養，內容包含清理模具內部的金屬廢料、重新潤滑活動部件，並仔細確認刀口的磨損狀況。如果發現刀口變鈍，需要及時進行研磨修復，才能持續維持穩定的生產良率。
<延伸閱讀：半導體設備有哪些？3大重點選擇臺灣半導體設備供應商>
沖壓模具常見Q&A！
Q1.沖壓模具壽命大約多久？
沖壓模具的壽命取決於選用的模具材質、被沖壓材料的硬度，以及日常保養的頻率。如果使用硬質合金製作模具，通常可以承受高達數百萬次的沖壓循環；而使用一般高碳鋼或工具鋼的模具，壽命則相對較短，大約在數十萬次左右就需要進行大修或更換。
<延伸閱讀：半導體製程原理&材料完整說明｜認識第一、三類半導體製程>
Q2.沖壓模具可以再加工或修改嗎？
如果產品設計發生小幅度的尺寸變更，沖壓模具通常可以透過補焊、線切割或精密研磨的方式進行局部修改。但若產品外觀或結構變更的幅度過大，原有的模座與刀口無法配合時，重新開製一套新模具會是比較安全、實際的做法，避免產線出現品質不穩的錯誤。
<延伸閱讀：鈍化處理是什麼？原理、其他工法差異和適用材料，一篇搞懂！>
Q3.沖壓模具與CNC加工可以搭配嗎？
沖壓模具可以與CNC加工互相搭配，對於形狀複雜或有特殊高精度要求的零件，業界常見的做法是先利用沖壓模具進行大批量、快速的基礎成型，接著再將半成品送入CNC機台，進行局部的精密銑削、攻牙或鑽孔，這種搭配方式能夠完美達到生產效率與極致精度的雙重平衡。
<延伸閱讀：銑床加工機&切削刀具介紹，認識5大銑床加工應用領域！>
<延伸閱讀：CNC銑床是什麼？和傳統銑床加工有什麼不同？>
Q4.什麼是沖床？
沖床是一種提供動力的重型機械設備，運作原理是透過馬達驅動或液壓系統產生強大的下壓力，將放在機台上的金屬或非金屬板材瞬間壓縮。配合安裝在沖床上的沖壓模具，就能快速且精準地執行剪裁、彎折、成形或是沖孔等各式各樣的加工任務。
<延伸閱讀：鏡面加工是什麼？一篇認識加工種類、原理及注意事項！>
專業沖壓模具找豪震科技，為企業把關製程的品質！
沖壓模具的材質挑選、結構設計和間隙控制，每一個環節都會直接影響到產線製程的效率與產品良率。找到具備專業技術與豐富經驗的加工廠，能讓企業在市場上更具競爭力。豪震科技擁有豐富的CNC精密加工與金屬製造經驗，服務範圍跨足多個專業領域，從航太工業、精密機械、交通運輸到能源產業，都能提供最高品質的金屬組件。豪震科技更嚴格把關每一道製程細節，為企業提供穩定可靠的加工解決方案，如果您有任何需求，歡迎隨時與我們聯繫。
